礦井提升機防爆變頻電控系統

相關介紹

結構特點與工作原理

采用高強度防爆合金殼體，密封等級達 IP65，內部采用分區隔離布局，將變頻單元、控制單元、電源單元分腔布置，減少電氣干擾與熱量集聚問題。箱體表面經過防腐涂層與防靜電處理，可適配高濕度、高粉塵工況環境。

系統配置主備雙 PLC 控制系統，實時進行數據同步與狀態互檢。獨立安全回路采用繼電器硬連線與安全控制器（支持 SIL2 等級）相結合，完成關鍵保護功能的冗余執行。

核心電氣模塊均采用插拔式設計，支持在線更換。系統預留通信擴展接口，可接入多種傳感器（如溫度、振動、氣體檢測）及執行機構，便于系統功能的靈活擴展與定制。

內置獨立風道與防爆型散熱裝置，采用變頻風機配合溫度智能調控策略，助力系統在滿載工況控制溫升處于合理區間。關鍵電子元件配備防震緩沖結構與防凝露加熱模塊。

當系統收到啟動指令后，PLC 依據預設速度曲線與負載狀態，向變頻器發送頻率與轉矩指令。變頻器通過矢量控制算法輸出相位、幅值可調的三相電壓，驅動電機實現平穩啟動與無級調速。編碼器實時反饋轉速信號，形成閉環速度控制。

系統持續監測電機電流、電壓、繞組溫度、制動器狀態等多類參數，通過 PLC 進行實時分析與動態調節。若檢測到負載突變或系統擾動，立即通過自適應算法調整輸出頻率，維持設備平穩運行。

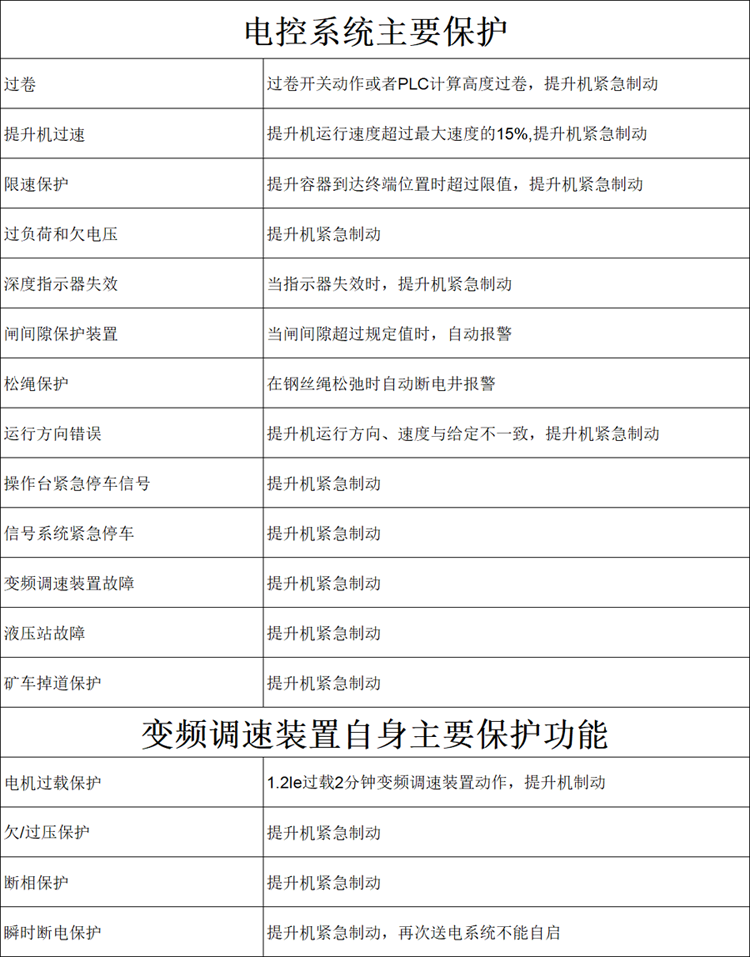

當系統檢測到超速、過流、斷繩、打滑等異常信號時，立即啟動三級制動響應：一級響應：變頻器進入再生制動模式，將動能轉化為電能回饋或耗散；二級響應：液壓站或彈簧制動器按預設減速度曲線執行恒減速制動；三級響應：機械抱閘全壓制動，實現停車保護。
