結構特點與工作原理

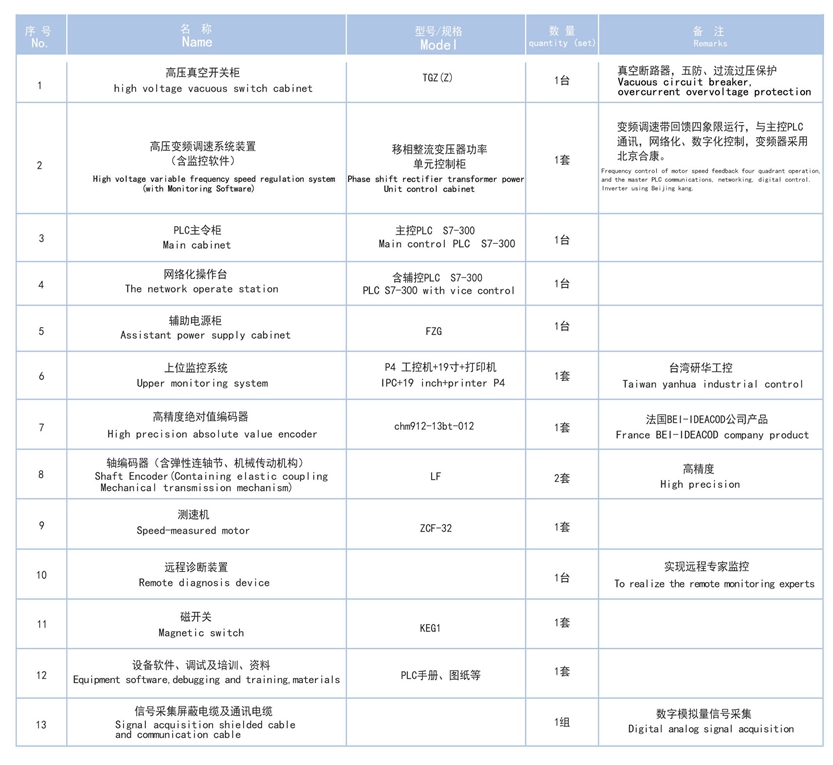

系統采用模塊化高壓變頻調速架構，集成以下核心單元：控制單元：雙 PLC 冗余控制系統（西門子系列），實現穩定可靠的邏輯控制與安全聯鎖；監控單元：智能上位監控系統（工業計算機 + 人機界面），支持多畫面實時監控與數據管理；功率單元：高壓變頻柜、進線 / 出線柜，可實現高壓電機無級平滑調速；保護單元：制動與安全保護模塊，配置多重硬件保護與后備控制機制；網絡單元：支持工業以太網、PROFIBUS 等通信協議，實現網絡化集散控制與遠程運維。
系統通過高壓變頻器實現對電機轉速的無級調節，依托雙 PLC 冗余系統完成運行邏輯與安全控制。上位監控系統實時采集速度、電流、位置等信號，形成三環（速度環、電流環、位置環）閉環控制，保障系統運行平穩、響應迅速。系統可根據負載變化與工藝要求，自動優化運行曲線，實現節能與高效控制。
核心功能特性
全數字智能調速：支持手動、半自動、檢修、緊急、對罐、人為過卷等多種運行模式，配置負載自適應速度優化功能。
多重安全保護機制：采用 “軟件雙冗余 + 硬件獨立回路” 三重保護架構，實現過卷、超速、定點超速等關鍵保護功能，硬件安全回路涵蓋后備減速、超速、限速及過卷保護。
智能監控與診斷：具備多畫面實時監控界面，支持≥10 天的運行參數曲線記錄；集成聲光報警、狀態預警與故障自診斷功能，預留遠程維護接口。
靈活可擴展架構：采用網絡化集散控制系統結構，支持數據遠程上傳與集中管理；模塊化硬件設計便于現場維護與后續功能擴展。
技術優點
運行穩定：雙 PLC 冗余控制與三重安全保護體系，助力設備長期平穩運行；節能降耗：依托智能調速策略實現負載自適應控制，幫助用戶減少設備運行能耗；智能管控：配套遠程監控、故障預警、自診斷與運行數據追溯功能；運維便捷：模塊化設計、網絡化布線，便于遠程維護與快速故障定位。
本系統依托穩定可靠的硬件配置、智能化控制邏輯與安全防護設計，適配多類高壓、重載、連續運行的工業傳動工況，有助于用戶實現設備安全運行、節能降耗的使用目標。
